BOS Visualisierung von Wärmeströmungen

Background Oriented Schlieren: BOS Imaging

Transparente Strömungen mit Brechungsindex Variationen können mit der BOS Imaging Methode auf einfache Art visualisiert werden. BOS ist somit die digitale Form der Schlieren Methode nach Toepler.
BOS Imaging Systeme sind kostengünstige Alternativen zur Strömungsvisualisierung; sie benötigen weder Laser noch ein Impfen der Strömung mit Seeding Teilchen.
BOS ist eine integrale (line-of-sight) Messtechnik, die Brechungsindexgradienten längs Sehstrahlen sichtbar macht. Zu diesem Zweck nimmt eine hochauflösende Kamera ein Punktmuster im Hintergrund der Strömung vor und während der Messung auf. Die beiden Punktmuster werden ähnlich der PIV Methode miteinander korreliert. Die lokale Musterverschiebung ist ein Maß für die Strahlablenkung, aus der unter gewissen Symmetrieannahmen die ortsaufgelöste Gasdichte bzw. Temperatur bestimmt werden kann.

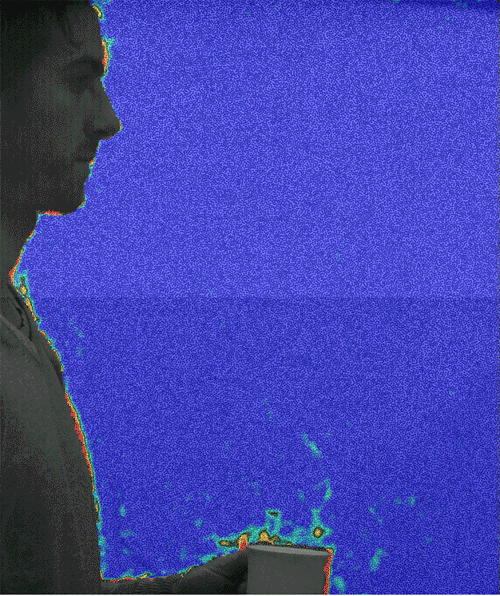

Wärmeschlieren um eine menschliche Hand, visualisiert mit der FlowBOS Kamera.

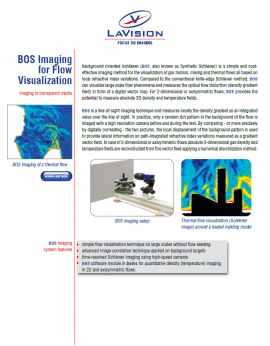

BOS Imaging in

Transparenten Medien

einfache Strömungsvisualisierung ohne Laser und Seeding des Fluids
ausgereifte Bildkorrelationsverfahren auf angepassten Punktemustern
BOS Software Modul in DaVis für quantitative Dichte und Temperatur Messungen in 2-dimensionalen sowie axialsymmetrischen Objekten

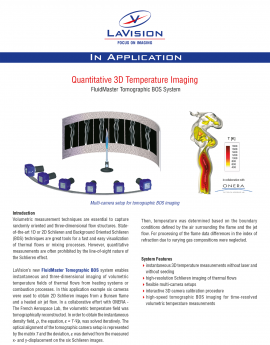

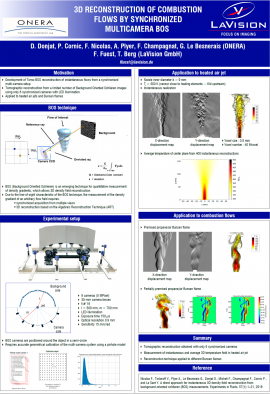

Tomographisches (Tomo) BOS Imaging

LaVision’s Tomo-BOS Imaging Systeme messen quantitative 3D Dichte- und Temperaturfelder basierend auf synchronisierten 2D-BOS Projektionen. Dabei ist eine exakte geometrische Kalibrierung der Kameras im gleichen Koordinatensystem notwendig. Ein iterativer tomographischer Rekonstruktionsalgorithmus berechnet dann das 3D Strömungsbild aus den 2D-BOS Projektionen aller Kameras.
